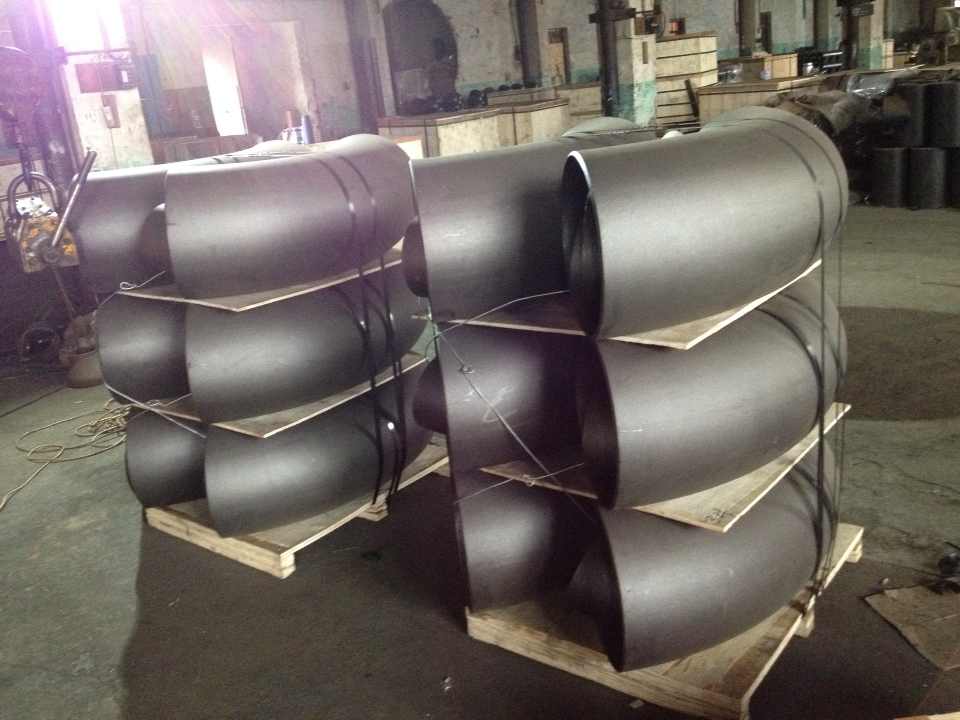

彎頭的材料有鑄鐵,不銹鋼,合金鋼,可煅鑄鐵,碳鋼,有色金屬及塑料等.與管子聯結的方式有直接焊接（最常用的方式）法蘭聯結,螺紋聯結及承插式聯結等.
彎頭符號：schxx是壁厚等級，90e(s)表示短半徑90度彎頭;90e(l)表示長半徑90度彎頭;45e(l)表示長半徑45度彎頭；45e(s)表示短半徑45度彎頭；180e(s)表示短半徑180度彎頭;180e(l)表示長半徑180度彎頭;r(c)表示同心異徑接頭；r(e)表示偏心異徑接頭；t(s)表示等徑三通；t(r)表示異徑三通；cr(s)表示等徑四通；cr(r)表示異徑四通；c表示管帽；具體可以看看gb/t12459-2005《鋼制對焊無縫管件》
90度彎頭展開的問題
板金展開圖樣一般都采用相貫線法放樣，沒有計算公式。制圖軟件繪制比較方便。
多節的彎頭叫作“蝦米腰”。
手工放樣步驟：（以一節為例，其余方法相同）
1）先按實際尺寸畫出彎頭側面投影。包括接縫線。
2）按線把每一個封閉線框圖形分割成獨立的圖形。（可以裁剪，也可以單獨再畫。
3）取一個圖樣，（將中心線垂直的設置）畫在另一張紙上，沿圖樣高度畫兩條上下平行的橫線，并與中心線垂直，長度正好是圖樣直徑的圓周長。（封閉的長方形）
4）將圖樣垂直方向作等分，并作好標記，然后將這些等分線垂直的畫到剛才畫的展開的長方形內，注意展開圖上的點一定要對應投影圖樣上的點。
5）將圖樣上斜線沿水平方向作等分。并平行的拉到展開的圖樣上，并對應相應的點。把展開樣上得到的交點圓滑連接，就是展開的曲線。等分作的越密，曲線越準。
6）放出咬口的量，和板厚處理。
90°彎頭重量計算公式：W=9.685*10^-6*R(D2-d2)
式中：W — 90°彎頭重量，kg；
R — 彎頭的曲率半徑（結構尺寸），mm；
D — 彎頭外徑，mm；
d — 彎頭內徑，mm。
彎頭重量公式中采用碳鋼比重，即7.85kg/dm3計算。
180°彎頭的重量按90°彎頭重量的2倍計算。即W=2*9.685*10^-6*R(D2-d2)
提示：10^-6 表 10的-6次方。
管道彎頭制作
主要步驟：
1、將鐵板卷制成你需要的彎頭的管子直徑，并焊接完畢。（要足夠長）
2、根據需要的彎頭度數放樣。（一般是放在油氈紙上，用的頻繁的最好放在薄鐵皮上）
3、將樣板圍在卷好的管子上畫線切割。
4、組對焊接。（施工現場自作的彎頭一般兩個端頭直接在安裝彎頭處的兩個直管段上下料
彎管
國內最先進的中頻數控彎管生產線8條（可生產圓管、方管、工字鋼、槽鋼等最大生產口徑達1620mm的O型、U型、S型、L型彎管及跨河跨江用大半徑、大跨度彎管）、彎頭生產線3條（最大生產口徑達2020mm），并擁有三通、法蘭等多條生產線，可按國內、國際標準生產各種規格的碳鋼、不銹鋼、合金鋼系列的高、中、低壓管件系列產品，同時還可按用戶要求設計生產各種特殊規格的管件產品。
電動彎管機是一種新型的具有彎管功能及起頂功能的彎管工具。具有結構合理，使用安全，操作方便，價格合理，裝卸快速，一機多用等眾多優點，在國內液壓彎管機市揚占據很大份額。
一、 結構及工作原理
由電動油泵（10），高壓油管（12），快速接頭（13），工作油缸（8），柱塞（7），彎管部件[包括上花板（3），下花板（14），模頭（4），輥軸（2）]組成。由電動油泵輸出的高壓油，經高壓油管送入工作油缸內，高壓油推動工作油缸內柱塞，產生推力，通過彎管部件彎曲管子 。
二、 用途
電動彎管機適用于工廠、倉庫、碼頭、建筑、鐵路、汽車等按裝管道和修理。它除了具有彎管功能外，還能卸下彎管部件（油缸）作為分離式液壓起頂機使用。
液壓彎管機的工作原理是什么？優缺點？
原理很簡單;液壓彎管機是由油缸、支架和模具組成的。主油缸上的柱塞與模具連接在一起，管兩端固定在支架上，中間靠油缸的出力將管了頂彎到一定的角度。
優點較多：簡單易操作、彎管的直徑也較大。
缺點：大管徑的管子不能一次成行，速度也較慢。不同管徑的管子要不同的尺寸的模具
|
